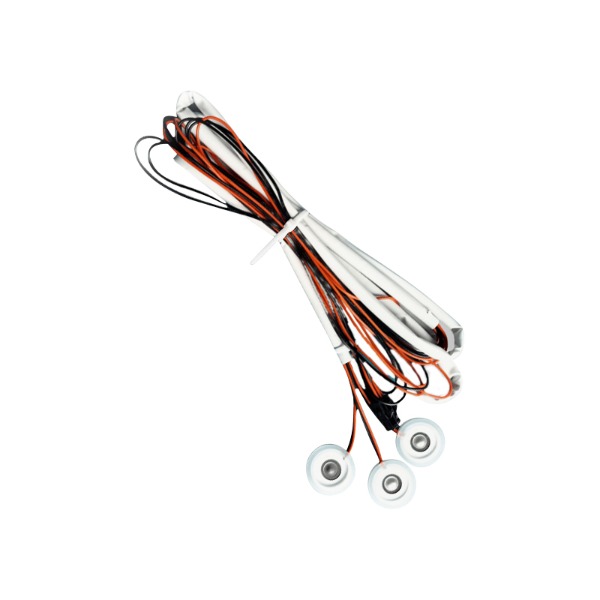

هر آنچه که باید در مورد دیسک های سرامیکی پیزوالکتریک پزشکی بدانید

دیسک سرامیکی پیزوالکتریک پزشکی s باید به ضریب کوپلینگ الکترومکانیکی حالت ضخامت (kt) بالای 0.48 و امپدانس صوتی زیر 35 MRayl دست یابد تا برای تصویربرداری تشخیصی یا اولتراسوند درمانی مناسب باشد. بدون این پارامترها، دیسک نمی تواند وضوح مورد نیاز یا نفوذ بافت ایمن را ایجاد کند.

بر خلاف پیزوسرامیک های صنعتی یا مصرف کننده، دیسک های درجه پزشکی با اتلاف دی الکتریک کاملاً کنترل شده (tan δ < 0.02) و دمای کوری بالاتر از 300 درجه سانتیگراد برای اطمینان از پایداری در طول استریل کردن و کار طولانی مشخص می شوند.

خواص مواد حیاتی برای کاربردهای پزشکی

دیسک های سرامیکی پیزوالکتریک پزشکی معمولاً از ترکیبات اصلاح شده زیرکونات تیتانات سرب (PZT) ساخته می شوند. جدول زیر محدوده ویژگی های ضروری را برای مصارف پزشکی رایج مانند تصویربرداری اولتراسوند، HIFU (سونوگرافی متمرکز با شدت بالا) و سنسورهای جریان نشان می دهد.

• ثابت بار پیزوالکتریک (d33): 400-600 pC/N - جابجایی کافی برای تحریک ولتاژ پایین را تضمین می کند.
• ضریب نسبی (εr): 1200-1800 در 1 کیلوهرتز - امپدانس الکتریکی را با مدارهای درایور پزشکی مطابقت دارد.
• ضریب کیفیت مکانیکی (Qm): 60-150 - حساسیت (Qm کم) در مقابل توان خروجی (Qm بالا) را برای تصویربرداری یا درمان متعادل می کند.
• چگالی (ρ): 7.5-7.8 g/cm³ - بر تطابق صوتی با بافت انسان تأثیر می گذارد.

به عنوان مثال، یک دیسک مورد استفاده در یک پروب سونوگرافی قلب نیاز دارد kt > 0.5 و تغییر ضخامت کمتر از ± 2 میکرومتر در سراسر قطر دیسک برای جلوگیری از اعوجاج فاز و مصنوعات.

نسبت قطر به ضخامت و انتخاب فرکانس تشدید

فرکانس کاری یک دیسک پیزوالکتریک پزشکی با ضخامت آن نسبت معکوس دارد. برای یک دیسک حالت شعاعی استاندارد، فرکانس حالت ضخامت پایه f_t (بر حسب مگاهرتز) ≈ N_t / ضخامت (mm) ، که در آن N_t ثابت فرکانس است (معمولا 1900-2100 هرتز · متر برای مواد نوع PZT-5A).

باندهای فرکانس پزشکی رایج و ابعاد دیسک مربوطه:

• 2 تا 5 مگاهرتز (تصویربرداری شکم و زایمان): ضخامت 0.4-1.0 میلی متر، قطر معمولاً 10-25 میلی متر.
• 7.5-10 مگاهرتز (عروقی و قطعات کوچک): ضخامت 0.2-0.28 میلی متر، قطر 6-12 میلی متر.
• 15 تا 20 مگاهرتز (تصویربرداری از چشم و پوست): ضخامت 0.1-0.13 میلی متر، قطر 3-6 میلی متر.

انتخاب یک نسبت نادرست منجر به حالت های جعلی می شود. یک دیسک درجه پزشکی باید حالت های جانبی را با نسبت فرکانس شعاعی به ضخامت < 0.7 برای جلوگیری از تداخل با تشدید ضخامت اولیه.

تطبیق صوتی و ادغام لایه پشتیبان

دیسک سرامیکی لخت دارای امپدانس صوتی ~34 MRayl است، در حالی که بافت نرم انسان ~1.5 MRayl است. بدون لایه های منطبق، بیش از 88 درصد از انرژی اولتراسوند منعکس می شود در رابط دیسک-بافت، دستگاه را بی اثر می کند.

بنابراین، یک دیسک پیزوالکتریک پزشکی هرگز به تنهایی استفاده نمی شود. مستلزم این است:

• یک یا دو لایه مطابق (هر کدام با امپدانس متوسط، به عنوان مثال، 9-12 MRayl) برای افزایش راندمان انتقال به بالای 80٪.
• یک لایه پشتیبان با میرایی بالا (امپدانس صوتی 15-25 MRayl، تضعیف > 20 dB/cm/MHz) برای کاهش تابش عقب و کوتاه کردن مدت زمان پالس.

برای مثال، افزودن یک لایه منطبق با ضخامت λ/4 در فرکانس مرکزی، پهنای باند را از 45% تا 72% ، وضوح تصویر را مستقیماً افزایش می دهد.

قطب الکتریکی و پایداری عملکرد تحت شرایط پزشکی

دیسک های سرامیکی تولید شده هنوز پیزوالکتریک نیستند تا زمانی که قطبی شوند. دیسک های درجه پزشکی به ولتاژ قطبی 2-4 کیلوولت بر میلی متر در 100-150 درجه سانتی گراد به مدت 15 تا 30 دقیقه برای رسیدن به تراز دامنه نیاز دارند. قطبی ناقص منجر به کاهش d33 تا بیش از 30٪ و پاسخ فرکانسی ناپایدار می شود.

پس از قطبش، دیسک ها دچار پیری حرارتی و تثبیت می شوند. معیارهای پذیرش پزشکی عبارتند از:

• دریفت ظرفیت کمتر از 3% بعد از 500 ساعت در دمای 37 درجه سانتی گراد (دمای بدن) و رطوبت 90 درصد.
• مقاومت عایق > 10 GΩ در 500 ولت DC برای جلوگیری از جریان های نشتی در پروب های تماس با بیمار.
• بدون دپلاریزاسیون زیر 200 درجه سانتیگراد برای زنده ماندن از اتیلن اکسید یا استریلیزاسیون اتوکلاو (121 درجه سانتیگراد).

اتلاف دی الکتریک و تولید گرما در دیسک های درمانی

برای کاربردهای پزشکی موج پیوسته یا چرخه کاری بالا (به عنوان مثال، اولتراسوند فیزیوتراپی، برش جراحی)، دیسک باید گرما را بدون تغییر رزونانس دفع کند. معیار کلیدی این است ضریب تلفات دی الکتریک (tan δ) . در فرکانس 1 مگاهرتز و 20 ولت بر میلی‌متر، دیسک‌های پزشکی درمانی tan δ<0.015 را حفظ می‌کنند و افزایش دما را به کمتر از 15 درجه سانتی‌گراد در خروجی صوتی 1 وات بر سانتی‌متر مربع محدود می‌کنند.

دیسکی با tan δ 0.03 (که در دیسک های صنعتی ارزان قیمت رایج است) دو برابر گرما تولید می کند که منجر به موارد زیر می شود:

• رانش فرکانس از 0.5-1.2٪ در هر 10 درجه سانتیگراد افزایش می یابد ، باعث جدا شدن از وسایل الکترونیکی رانندگی می شود.
• عدم تطابق انبساط حرارتی با لایه‌های باند، که منجر به لایه‌پوشی پس از کمتر از 50 سیکل درمان می‌شود.

بنابراین، دیسک‌های درمانی پزشکی حداکثر سرعت ارتعاش کمتر از 0.5 متر بر ثانیه RMS را مشخص می‌کنند و شامل سنسورهای دمایی یکپارچه در مجموعه پروب می‌شوند.

الزامات زیست سازگاری و کپسولاسیون

خود دیسک سرامیکی خام به دلیل محتوای سرب زیست سازگار نیست (PZT معمولی حاوی 60 تا 70 درصد وزنی سرب است). بنابراین، استانداردهای نظارتی پزشکی (IEC 60601-2-37، راهنمای FDA) کپسولاسیون را الزامی می کند. دیسک باید به صورت هرمتیک مهر و موم شده یا با پاریلن-C (ضخامت 5-15 میکرومتر) یا اپوکسی درجه پزشکی پوشانده شود.

اعتبار سنجی کپسولاسیون شامل موارد زیر است:

• تست سمیت سلولی ISO 10993-5: بدون لیز سلولی در اطراف دیسک کپسول شده.
• تجزیه و تحلیل سرب قابل شستشو: <0.1 میکروگرم بر سانتی‌متر مربع در روز در مایع بدن شبیه‌سازی شده.

بدون کپسوله‌سازی مناسب، حتی یک شکست دیسک می‌تواند منجر به افزایش هزینه‌های تأیید مجدد پروب شود 10000 دلار برای هر حادثه (پرونده و آزمایش مقرراتی).

تست عملکرد قبل از ادغام پزشکی

هر دسته از دیسک های پیزوالکتریک پزشکی باید تست های استاندارد الکتریکی و صوتی را پشت سر بگذارد. معیارهای پذیرش/رد بر اساس IEEE 176-1987 و IEC 60483:

• بزرگی امپدانس در تشدید: ± 10٪ از ارزش اسمی.
• زاویه فاز در تشدید: > 85 درجه (حالت خالص).
• تحمل ظرفیت: ± 5٪ در 1 کیلوهرتز، 25 درجه سانتیگراد.
• تنوع ضخامت: ≤ ± 3 میکرومتر در سراسر سطح دیسک برای آرایه ها.

دیسکی که از این محدودیت‌ها عبور می‌کند می‌تواند مستقیماً بدون تنظیم بیشتر در یک مبدل اولتراسوند پزشکی یا اپلیکاتور درمانی ادغام شود و ۱۵ تا ۲۰ ساعت در کالیبراسیون مهندسی در هر پروب صرفه‌جویی شود.
